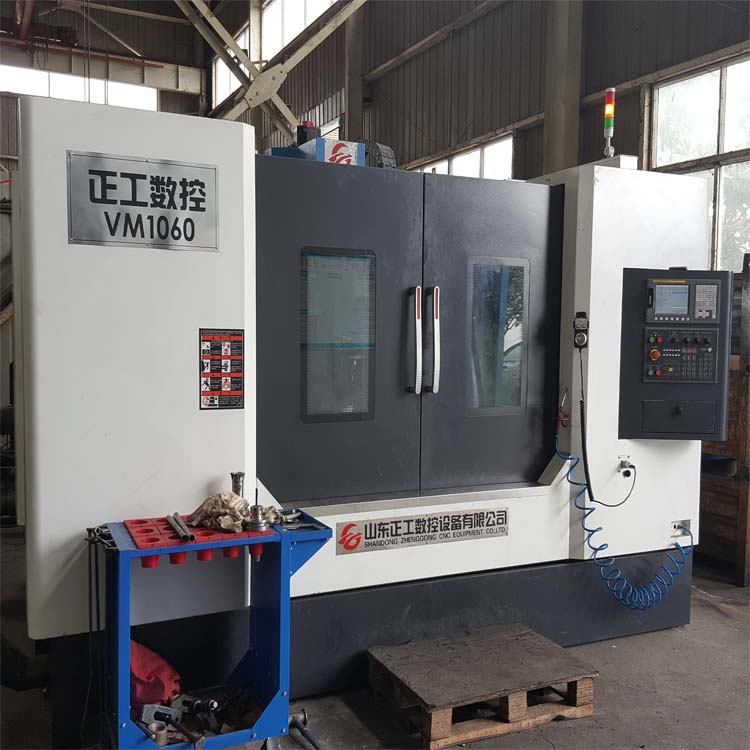

VMC1060硬軌加工中心的特點：
模具加工不同于其它產品和零部件的加工，模具加工對加工中心剛性的要求比較高。模具加工時第一道工序是開粗，模具的材質大都比較硬，吃刀量大，因此要求1060加工中心多為硬軌或兩線一硬的結構。我公司根據客戶的模具加工要求推出了一款齒輪箱主軸加工中心，主軸傳動方式有原來的皮帶傳動改成了齒輪傳動，大大提高了進給時的力度及切削力。
VMC1060模具加工中心的技術參數：
VMC1060 | 規 格 | ||||
工作臺規格（長×寬） | 1200×600mm | ||||
工作臺最大載重 | 1000 kg | ||||
X.Y/Z軸坐標行程 | 1000 *600*600mm | ||||
主軸中心線到立柱正面導軌距離 | 675 mm | ||||
主軸端面至工作臺上平面距離 | 120～720mm | ||||
X、Y、Z切削進給量 | 1～6000 mm/min | ||||
X、Y快速進給速度 | 24m/min | ||||
Z快速進給速度 | 17m/min | ||||
主軸轉速范圍 | 50～8000 r/min | ||||
主軸錐孔 | BT40 -150mm | ||||
主軸電機 | 11/15KW | ||||
X、Y伺服電機 | BISS22/3000 直軸 | ||||
Z伺服電機 | BISS22/3000 直軸 Z軸含抱閘 | ||||
工作臺T型槽（槽數×槽寬×槽距） | 5/18/110mm 臺面淬火 | ||||
重復定位精度 | 300mm/+ 0.003mm | ||||
定位精度 | 300mm/+ 0.005mm | ||||
數控系統 | 日本發那科OI-MF 總線絕對值控制開機不回零 高速高精功能 | ||||
使用源氣壓力 | 0.6-0.8 MPa | ||||
1. | 數 控 系 統 | 1套 | 日本發那科原裝 | ||
2. | 主軸伺服電機 | 1套 | 日本發那科原裝 | ||
3. | 主軸驅動器 | 1套 | 日本發那科原裝 | ||
4. | X、Y、Z伺服電機 | 各1套 | 日本發那科原裝 | ||
5. | X、Y、Z驅動器 | 各1套 | 日本發那科原裝 | ||
6. | X、Y、Z軸絲杠軸承 滾珠絲桿專用對子軸承 | 各1組 | 日本NSK | ||
7. | X、Y、Z軸滾珠絲杠 4012 絲母加長耐磨損型 | 各1組 | 臺灣律庭 | ||
8. | X、Y軸滾柱重載線軌 45mm 滑座加大加寬 | 各1組 | 臺灣上銀/ INA | ||
9. | Z軸貼素 | 1 套 | 美國加里弗隆 | ||
10. | 主 軸 單 元BT40-150mm | 1 套 | 臺灣健椿 | ||
11. | 主要氣動元件 | 1組 | 臺灣亞德客 | ||
12. | 主要電氣元件 | 1組 | 法國施耐德 | ||
13. | 切削液水泵 | 1套 | 洛銳 | ||
14. | 自動潤滑油泵 | 1套 | 日本河谷 | ||
15. | 油路計量件 | 1套 | 日本河谷 | ||
16. | 電器柜冷熱交換器 | 1套 | 溫亨 | ||
