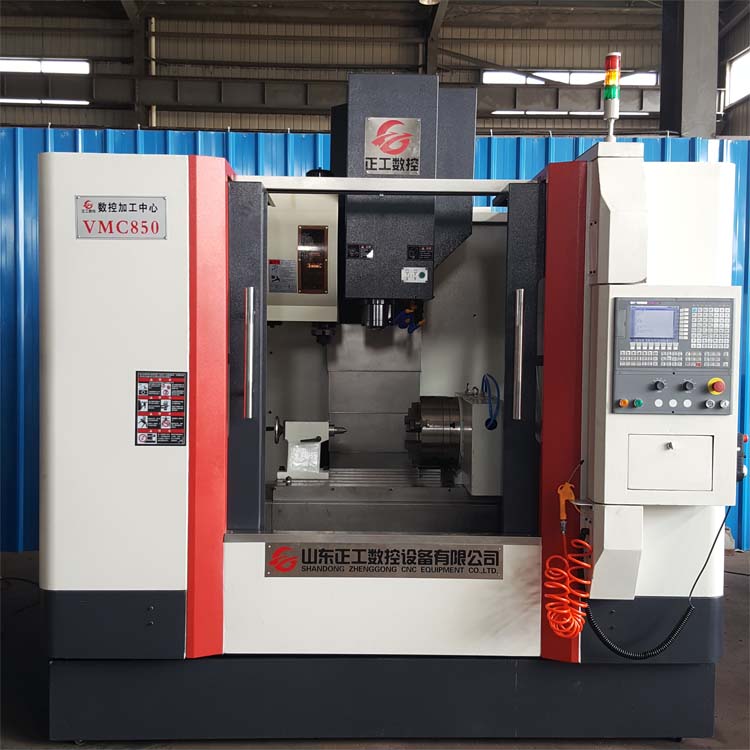

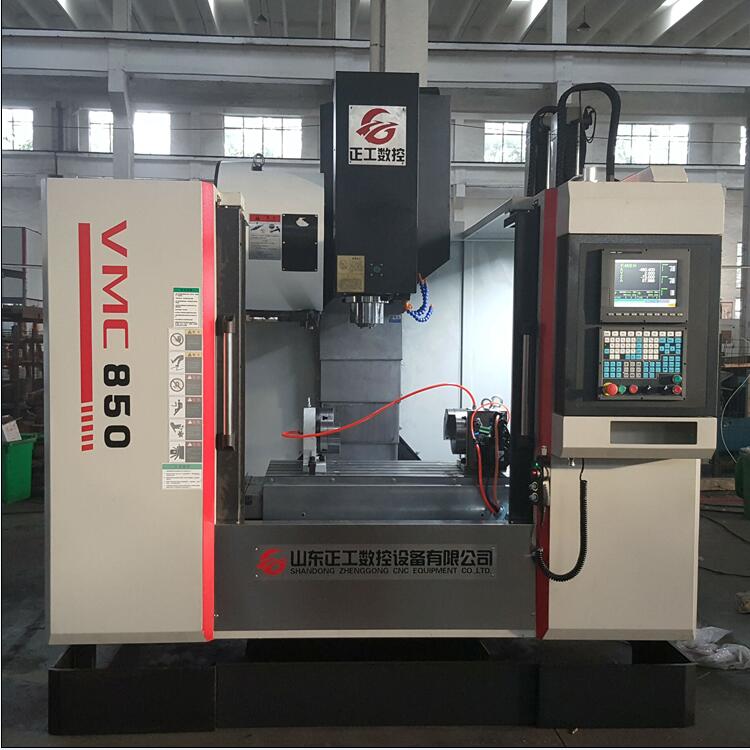

VMC850立式加工中心
時間:2018-04-02 來源:山東正工數控設備有限公司
VMC850立式加工中心 可用于大多數金屬產品的鉆削、銑削、鏜孔、擴孔、鉸孔等功能，可精密高效完成坐標鏜孔、各種復雜的凸輪、樣板、壓模、弧形槽等加工。廣泛應用于高精密模具、汽車、機車、航空、航天、儀器儀表、輕工輕紡、電子儀器、精密五金制品、精密模具制品和機械制造等行業的中小型箱體、蓋、板、殼、盤等批量零件加工。
1、全機采用HT300高級樹脂砂造型鑄件經特殊處理，消除內應力，減少變形量，穩定機床精度。
2、一體成型超寬底座，荷重支撐能力穩定，工作臺不懸垂。
3、人字形立柱設計，加寬結合面跨距，有效提升機床剛性。
4、超大軸向馬達座設計，配置前三后二軸承排列方式，提供最強大輸出扭力和軸向剛性。
5、肋骨式機頭設計，內部肋骨加粗加大，強化結構剛性，大幅度提高加工穩定性。
6、圓盤式24T刀庫，換刀快。
7、臺灣原裝C3級高速靜音滾柱絲桿和P級精密線性導軌，確保了機床的高剛性及高精度。
8、全密閉式防護，確保了用戶加工時的安全。
9、可選擇采用臺灣新代，北京凱恩帝三菱、發那科、西門子等品牌高性能CNC控制系統。
VMC850立式加工中心技術參數：
機型 | VMC850E | VMC850L |
X坐標行程 (mm) | 800 | 800 |
Y坐標行程 (mm) | 500 | 550 |
Z坐標行程 (mm) | 500 | 550 |
工作臺規格（長×寬） (mm) | 1000×500 | 1000×500 |
工作臺最大載重 | 500 | 600 |
主軸中心線到立柱正面導軌距離 | 575 | 595 |
主軸端面至工作臺上平面距離 | 120～620 | 120～670 |
X、Y、Z切削進給量(mm/min) | 1-6000 | 1-6000 |
X、Y、Z快速進給速度(m/min) | 24 | 24 |
主軸轉速范圍 (r/min) | 50～8000 | 50～8000 |
主軸錐孔 | BT40 | BT40 |
主軸電機(kw) | 7.5/11 | 7.5/11 |
工作臺T型槽槽數×槽寬×槽距 | 5/18/100 | 5/18/100 |
重復定位精度(300mm) | + 0.003 | + 0.003 |
定位精度 (300mm) | + 0.005 | + 0.005 |
使用源氣壓力(MPa) | 0.6-0.8 | 0.6-0.8 |
機床輪廓（L×W×H）(mm) | 3.2*2.2*2.6 | 3.1*2.3*2.7 |
機床重量 (kg) | 5500 | 6000 |
