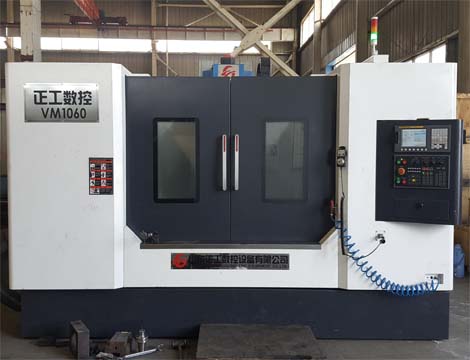

VMC1060四軸加工中心
時間:2018-03-09 來源:山東正工數控設備有限公司
山東正工數控設備有限公司VMC1060四軸加工中心是一款性價比較高的機型，該型號加工中心行程優勢明顯，是各類機械加工企業的首選機型。
VMC1060四軸加工中心主要結構及特點：
★ 床身主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝處理確保了機床長期使用精度的穩定性和保持性；
★ 床身底座、工作臺、立柱、主軸箱等主要基礎件均采用高剛性鑄鐵，經優化設計后內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；
★ 床身設計為“人”字形跨式結構，結構經三維變徑優化處理，大大減輕了機床強力切削時的震動、確保了機床的高剛性；
★ 該型號機床裝配了高速高剛性主軸單元及伺服主軸電機；X/Y/Z均采用大扭矩伺服電機。
★ X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK軸承與高精密進口鎖緊。
★ X/Y/Z三向?qū)к壘b配臺灣原裝上銀直線導軌。寬度為45毫米，Z軸滑塊加寬加大，在保證加工中心速度與精度的同時，也保證了設備的高剛性。
VMC1060加工中心技術參數：
機型 | 規格 | VMC1060 |
X坐標行程 | mm | 1100 |
Y坐標行程 | mm | 600 |
Z坐標行程 | mm | 600 |
工作臺規格 （長） | mm | 1200 |
工作臺規格 （寬） | mm | 600 |
工作臺最大載重 | kg | 1000 |
主軸中心至立柱導軌面 | mm | 675 |
主軸端面至工作臺平面 | mm | 150-750 |
X、Y、Z切削進給量 | mm/min | 1-6000 |
X、Y、Z快速移動速度 | m/min | 24/36 |
主軸轉速范圍 | r/min | 50-8000 |
主軸錐孔 |
| BT40/50 |
主軸電機功率 | kw | 11/15 |
工作臺T型槽/槽寬/槽距 | mm | 5/18/120 |
定位精度 | mm | 300±0.005 |
重復定位精度 | mm | 300±0.003 |
機床輪廓 長/寬 | m | 3.4/2.4 |
機床重量 | T | 7.8 |
第四軸技術參數：
分度盤直徑 | Φ250MM |
中心高 | 250MM |
通孔直徑 | Φ80MMH7 |
T型槽 | 14 |
齒輪比 | 1:90 |
分割單位（度） | 0.001° |
每分鐘轉速 | 22.2 |
剎車扭矩（油壓） | 92NM |
分割精度 | 15" |
重復精度（單向） | 4″ |
第四軸大小可根據客戶要求選配
VMC1060四軸加工中心配置：
★ 系統：北京KND2000總線系統，絕對值編碼器，支持四軸聯動。
★ 主軸：臺灣原裝羅翌或健椿隆 具有高剛性、高精密、高速優勢
★ 絲桿：臺灣律廷高精度直徑40精密3級滾珠絲杠。
★ 軸承：日本NSK高精密滾柱絲杠專用軸承
★ 刀庫：臺灣原裝北距或?qū)餀C(jī)械手刀庫
★ 打刀缸：臺灣尚品
★ 絲杠螺母：臺灣高精密鎖緊螺母
可根據客戶的加工要求來選配數控系統：
系統：北京凱恩帝、臺灣新代原裝 日本三菱、日本FANUCoimf（發那科）、德國西門子等。
