數控機床分類 | 品牌 | 正工數控機床 | 型號 | TCK420 | |
主電機功率 | 5.5（kw） | 運動方式 | 輪廓控制 | 加工尺寸范圍 | 400（mm） |
主軸轉速范圍 | 3000（rpm） | 刀具數量 | 8 | 控制方式 | 閉環控制 |
控制系統 | 西門子 | 布局形式 | 臥式 | 動力類型 | 液壓 |

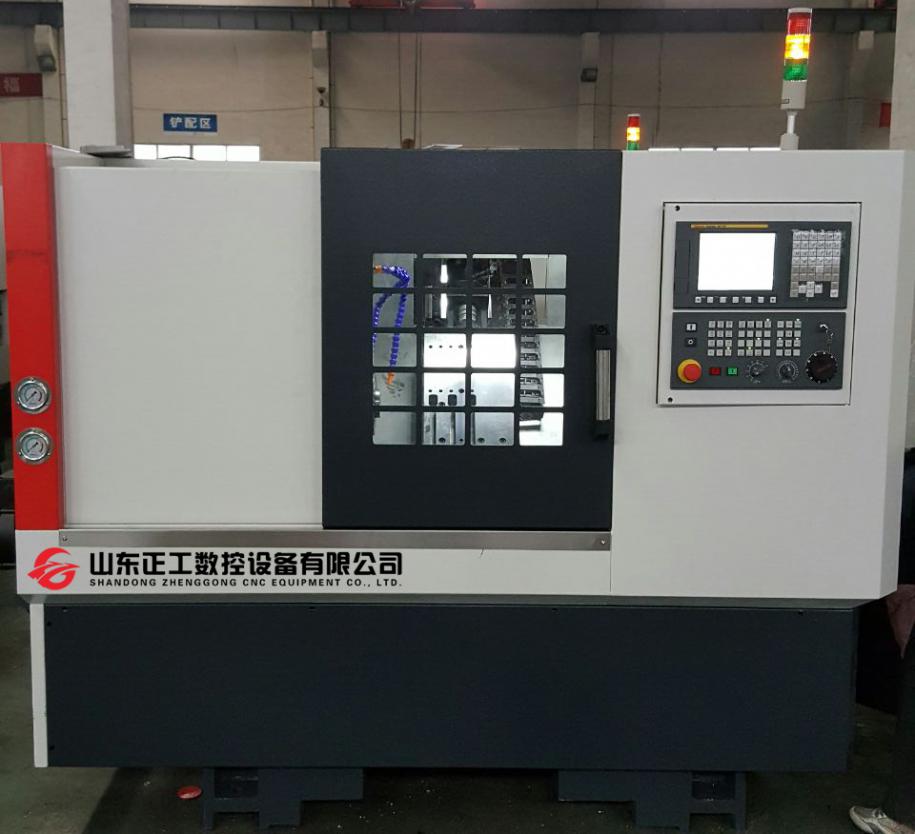

TCK420數控車床產品特點
TCK420數控車床是一款，高速度，高精度，高可靠性的斜床身線軌數控車床，主軸為單元式結構，伺服主電機，可以達到更高的轉速。
TCK420數控車床工件裝夾選用液壓卡盤，使得裝夾操作更為方便，精度更高，操作更省力、省時。
TCK420數控車床主軸軸承結構采用前3后2共五個角接觸軸承，具有高速、高剛性特點。

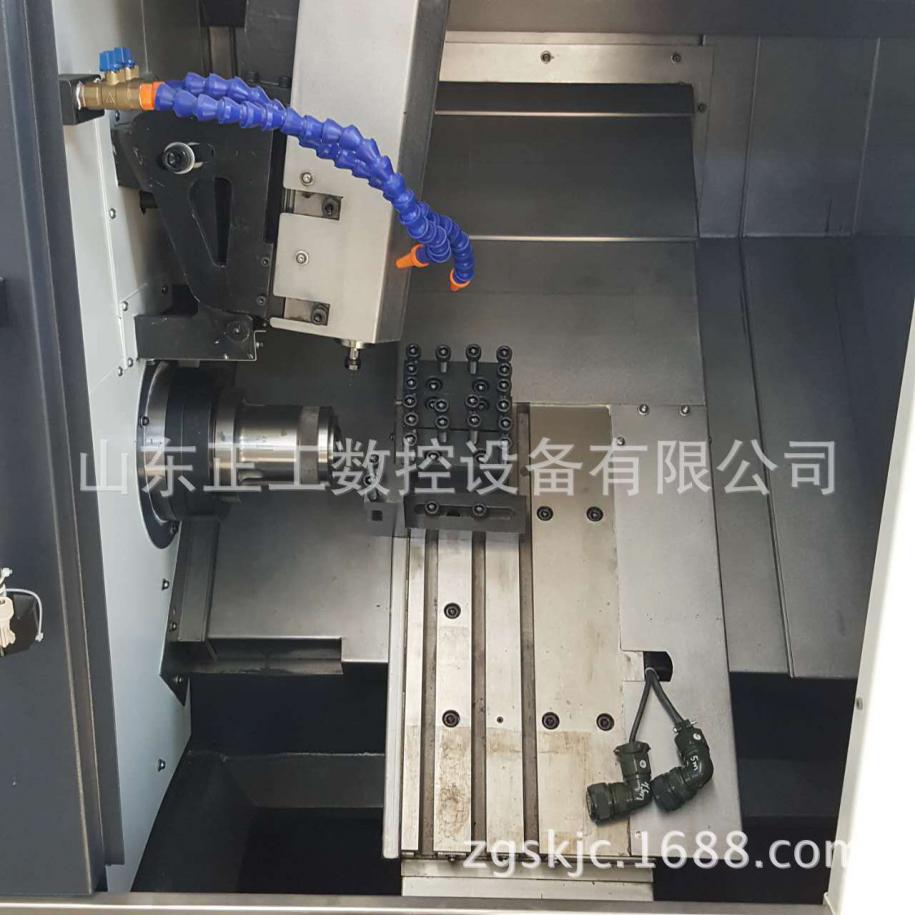

TCK420數控車床采用斜度為30°滑鞍，裝配線性導軌，剛性強，進給快，排屑容易。
TCK420數控車床X/Z向絲桿都布置在托板中間托板受力均勻，運動平穩、速度快。

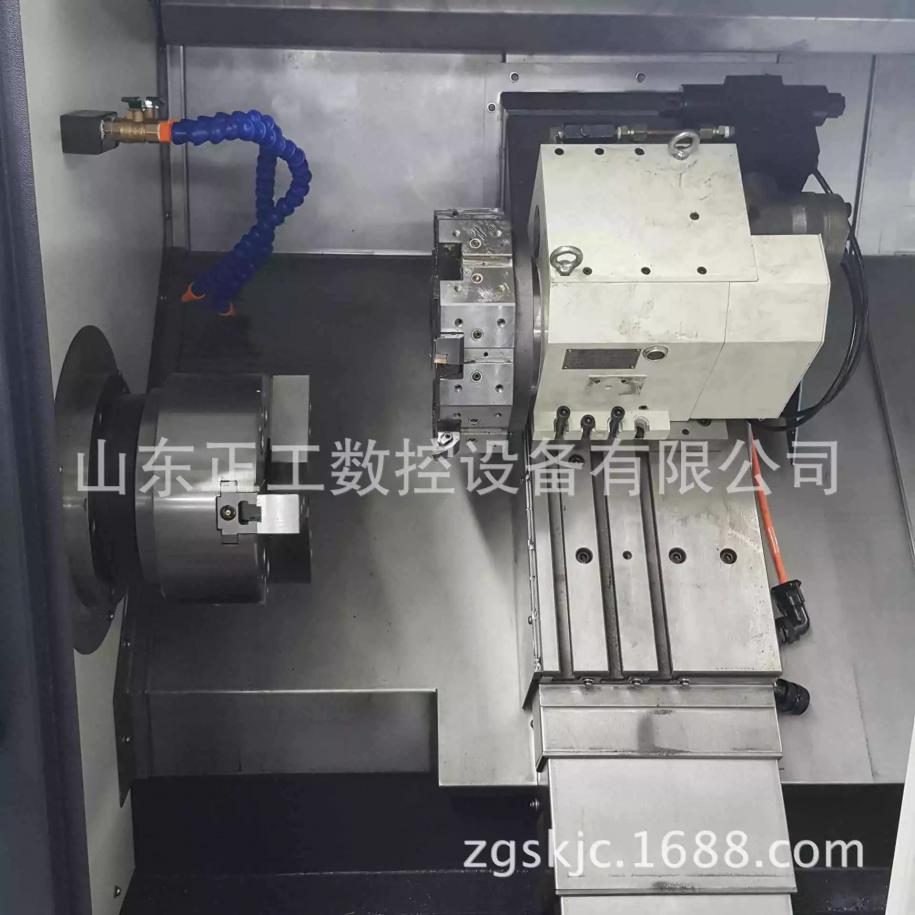

TCK420數控車床可選擇8工位液壓刀塔，換刀快速平穩，精度高可就近選刀。
TCK420數控車床采用全封閉保護，不滲油漏水，既環保又美觀，是高精度加工的最佳選擇。
TCK420數控車床主要參數：
床身上最大回轉直徑 | mm | Φ420 |
橫溜板最大回轉直徑 | mm | Φ270 |
最大加工長度 | mm | 400 |
標準卡盤規格 | 英寸 | 8″ |
X軸最大行程 | mm | 180 |
Z軸最大行程 | mm | 400 |
主軸最高轉速 | rpm | 3000rpm |
主軸變速級數 | 無極變速 | |
主軸端部代號 | A2-6 | |
主軸通孔內徑 | mm | Φ66 |
主軸拉管內徑 | mm | Φ50 |
快移速度 | m/min | 12 |
切削進給速度 | mm/min | 1-15000 |
X/Z向電機扭矩 | NM | 6（X向帶抱閘） |
主軸電機功率 | KW | 5.5 |
刀桿截面 | mm | 20×20 |
刀塔工位數 | 8工位 | |
液壓尾座行程 | mm | 350 |
尾座套筒錐度 | 莫氏 | MT4# |
尾座套筒行程 | mm | 90 |
X/Z向雙向定位精度 | mm | 0.022/0.022 |
X/Z向單向重復定位精度 | mm | 0.006/0.006 |
總電源容量 | KVA | 11 |
切削水箱容量 | L | 90 |
外形尺寸（長×寬×高） | mm | 2300×1500×1650 |
整機重量 | kg | 3000 |
(1)機床驗收合格之日起，乙方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修。
(2)在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。
(3)機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在24小時內答復，并盡快派人到現場給予處理，具體時間視零件準備時間長短。
(4)超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。
