類型 | 數控銑床 | 品牌 | 正工數控 | 型號 | VMC-420 |
重量 | 1700（kg） | 主電機功率 | 3.7（kw） | 界面語言 | 中文 |
主軸轉速范圍 | 10000（rpm） | 定位精度 | 0.02mm | 刀具數量 | 10 |
三軸行程(X*Y*Z) | 410*260*410mm | T型槽尺寸(寬*數量) | 5-16*50mm | 動力類型 | 電動 |
布局形式 | 立式 | 作用對象 | 刀具 | 適用行業 | 通用 |
產品類型 | 全新 | 是否庫存 | 是 | 售后服務 | 一年質保;終身服務 |

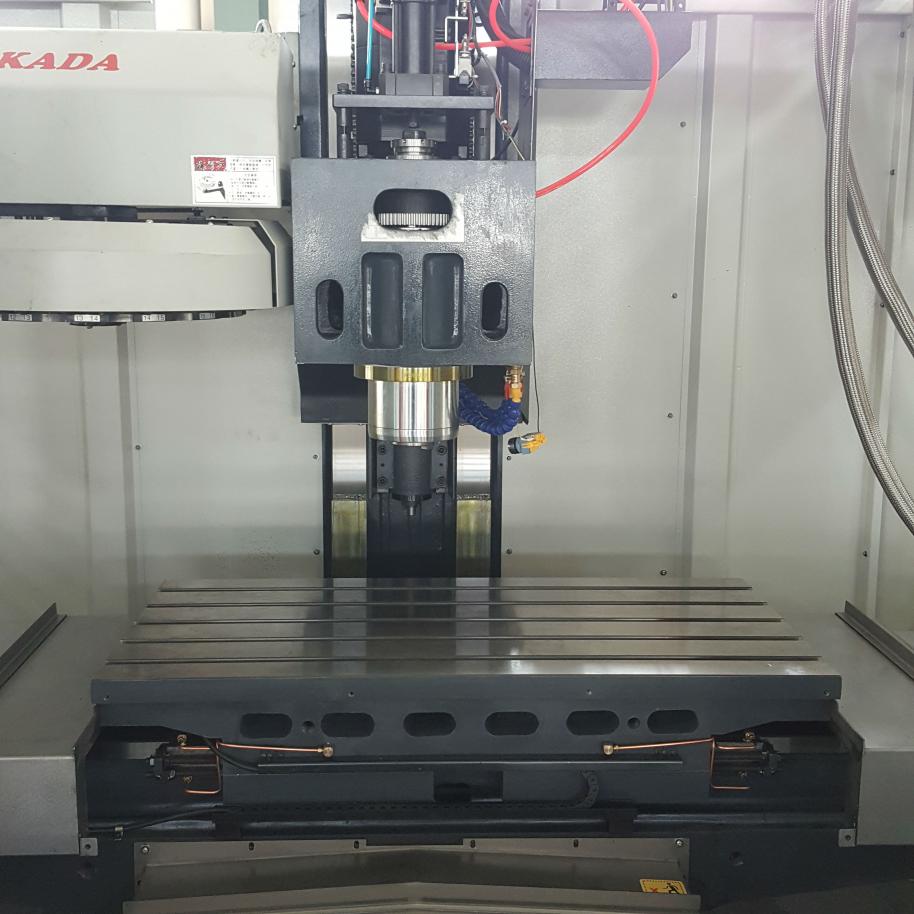

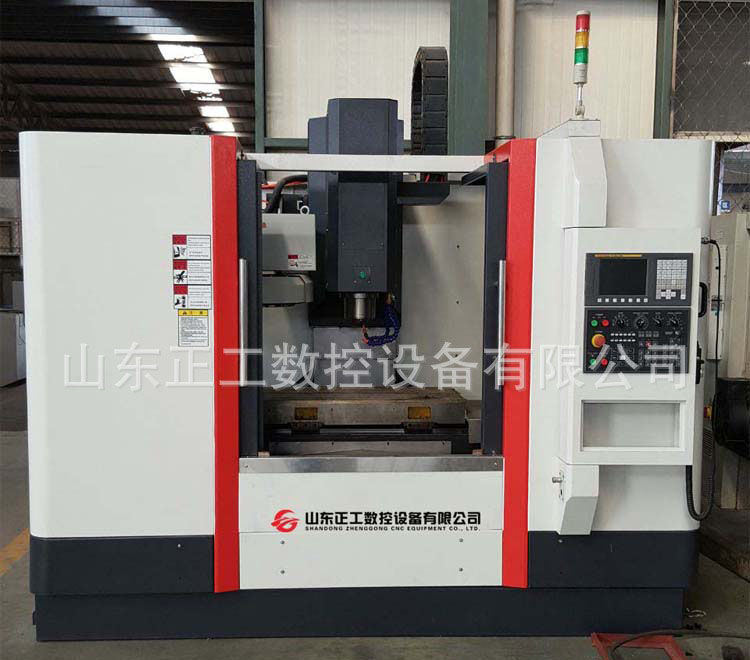

VMC420小型加工中心/數控銑床主要結構特點：
VMC420小型數控銑床，標準配置狀態下，進給軸為X、Y、Z三坐標三聯動控制。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸等多種工序加工。配上第四軸數控分度頭或者回轉工作臺，可以加工回轉體上的螺旋槽等更復雜零件的加工。
VMC420小型數控銑床，在滿足上述功能的同時，還具備剛性攻絲功能。對工件一次裝夾，可以完成多種刀具的連續復合加工，大大提高機床的工作效率，保證零件加工的多工序下的精度，減少裝夾次數，減少輔助工時，免掉了人工換刀、對刀的麻煩，實現自動現代化加工。
該型號數控銑床適用于各種類型零件的加工，特別對復雜形狀、加工內容多、精度要求較高零件的加工更能顯示其優越性。
VMC420小型加工中心/數控銑床主要結構特點：

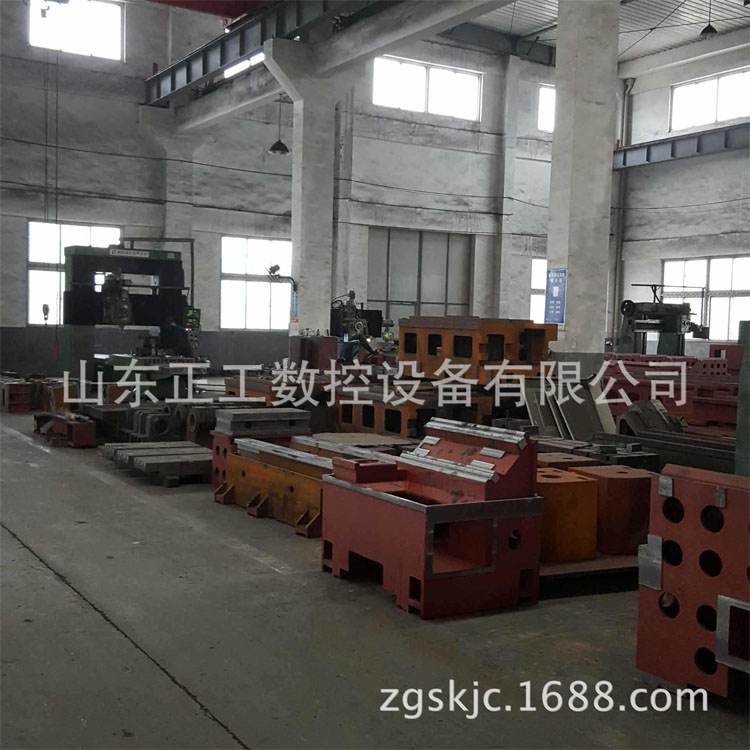

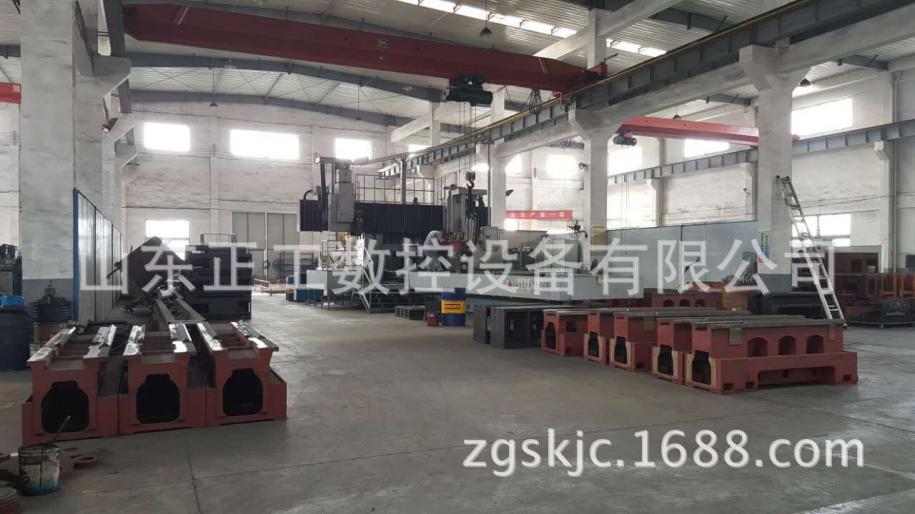

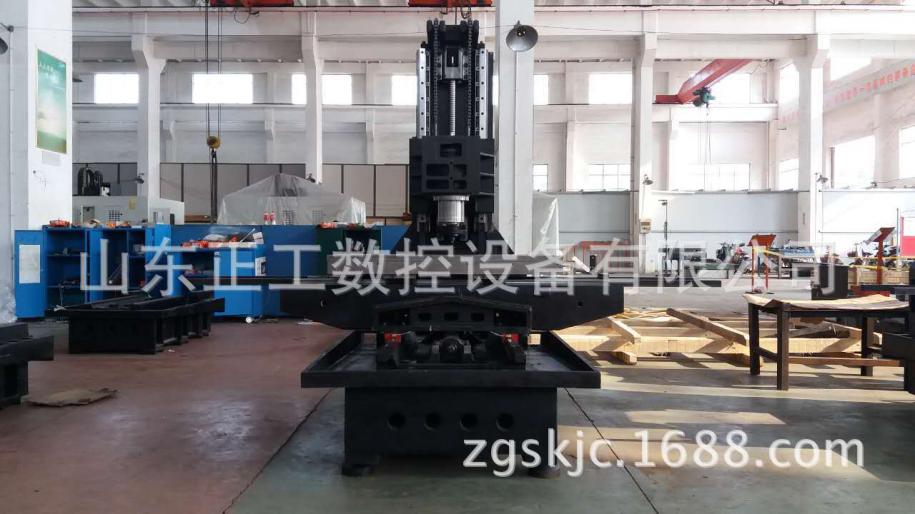

1、床身鑄件采用高剛性的鑄鐵結構，基礎件采用樹脂砂造型并經過時效（回火工藝）處理，確保了機床長期使用的精度穩定性，為機床性能的可靠性提供了保障。
2、X、Y、Z三個方向進給，采用高精度高強度滾珠絲杠，均采用預拉伸結構，進給速度高，機床的定位精度高；
3、X、Y、Z三個方向都采用不銹鋼伸縮護罩密閉防護，保證了絲杠及導軌的清潔，確保機床的傳動及運動精度；
4、機床外防護為全封閉結構設計，安全可靠，美觀大方；
5、采用集中自動間歇式潤滑裝置，潤滑充分可靠，可以定時定量向三個方向的導軌、絲杠等潤滑點進行潤滑；油箱缺油時，系統會自動報警；
6 機床數控系統的配置豐富多樣，有多個品牌的系統供用戶選擇，如：日本發那科系統、臺灣新代系統、凱恩帝系統等不同檔次和品牌
7、三軸均經激光干涉儀檢測和螺距誤差補償。
VMC420小型數控銑床主要參數：
工作臺 | 長X寬 | 800*260 | mm |
T型槽尺寸 | 5-16*50 | mm | |
行程 | 左右（X） | 410 | mm |
前后（Y） | 260 | mm | |
主軸頭上下行程（Z） | 410 | mm | |
主軸前端到工作臺距離 | 70-480 | mm | |
軸心到立柱面距離 | 315 | mm | |
主軸 | 主軸孔錐度 | BT30 |
|
主軸轉速 | 60-8000 | r/min | |
進給 | 切削進給（X、Y、Z） | 1-4000 | mm/mm |
快速移動（X、Y、Z） | 10 | m/min | |
電動機 | 主軸電機（功率） | 3.7 | kw |
刀庫容量 | 8(10) | NO. | |
精度 | 重復定位精度 | 0.01 | mm |
定位精度 | 0.02 | mm | |
其它 | 機床尺寸 | 1900*1400*2100 | mm |
機床凈重 | 1700 | kg | |
機床用氣源－Mpa | 0.55 | mpa |
標配價格屬于經濟型適用于做產品，做模具的客戶建議選用配置高一點的系統！
標 準 配 置：
北京凱恩帝系統、臺灣新代操作系統配國產電機、
1.臺灣健椿/臺灣普森 主軸
2.臺灣律庭/臺灣上銀 絲桿特殊定制（C3級）
3.硬軌：Y向4軌，滑動面貼塑
4.線軌：臺灣上銀 滾柱直線導軌（特殊定制 可重切削）
5.德國FAG/日本NSK軸承 （P4級）
6.臺灣圣杰斗笠式刀庫 （數控銑床不含刀庫）
7.電器箱冷卻系統
8.自動潤滑系統
9.冷卻水泵
10.手持氣槍/手持水槍
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
可根據客戶要求專業設計開發，產品的配置不同價格也不同，此價格為標準配置
請買前咨詢好 確定是要硬軌數控銑床還是線軌數控銑床，對系統的要求，對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
(1)機床最終驗收合格之日起，乙方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修。
(2)在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。
(3)機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在24小時內答復，并盡快派人到現場給予處理，具體時間視零件準備時間長短。
(4)超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。
