類型 | 立式加工中心 | 品牌 | 正工數控 | 型號 | VMC-650 |
重量 | 4600（kg） | 主電機功率 | 5.5（kw） | 界面語言 | 中文 |
主軸轉速范圍 | 10000（rpm） | 定位精度 | 0.012mm | 刀具數量 | 24 |
三軸行程(X*Y*Z) | 650*500*500mm | T型槽尺寸(寬*數量) | 5-18*100mm | 動力類型 | 電動 |
布局形式 | 立式 | 作用對象 | 刀具 | 適用行業 | 通用 |
產品類型 | 全新 | 是否庫存 | 是 | 售后服務 | 一年質保;終身服務 |

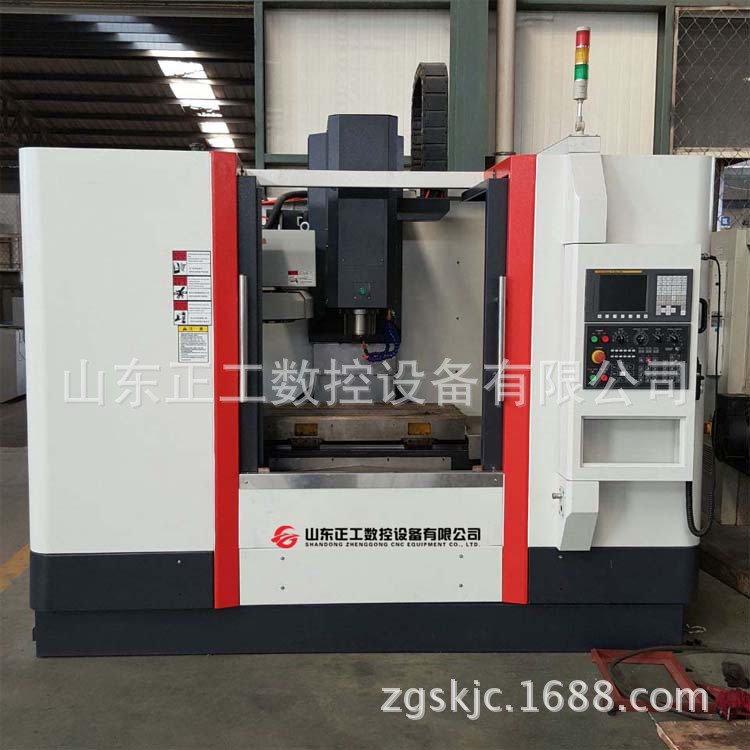

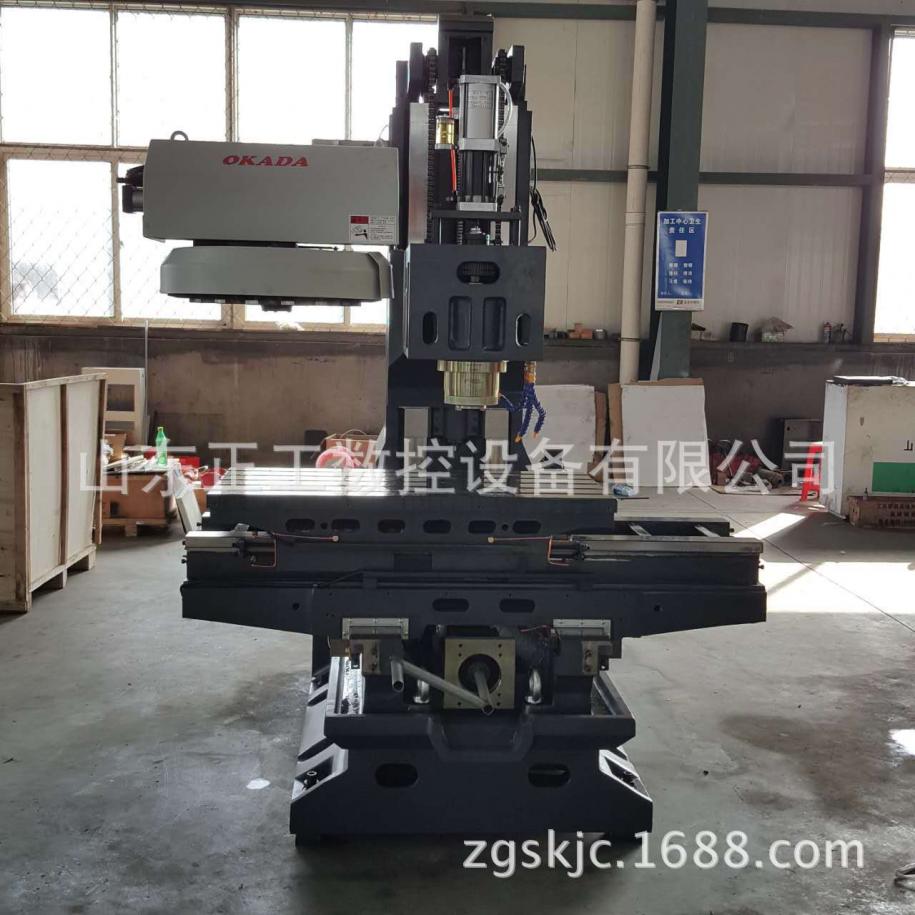

VMC650L高速立式加工中心主要特點：

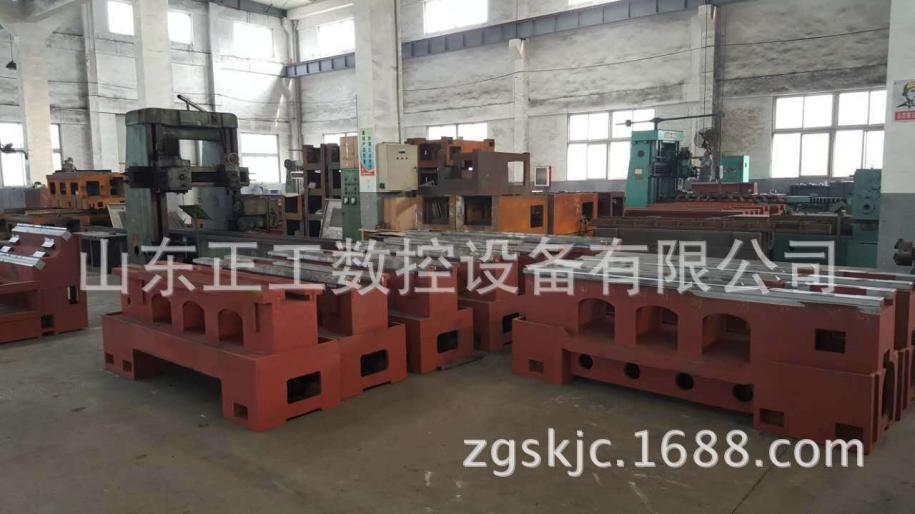

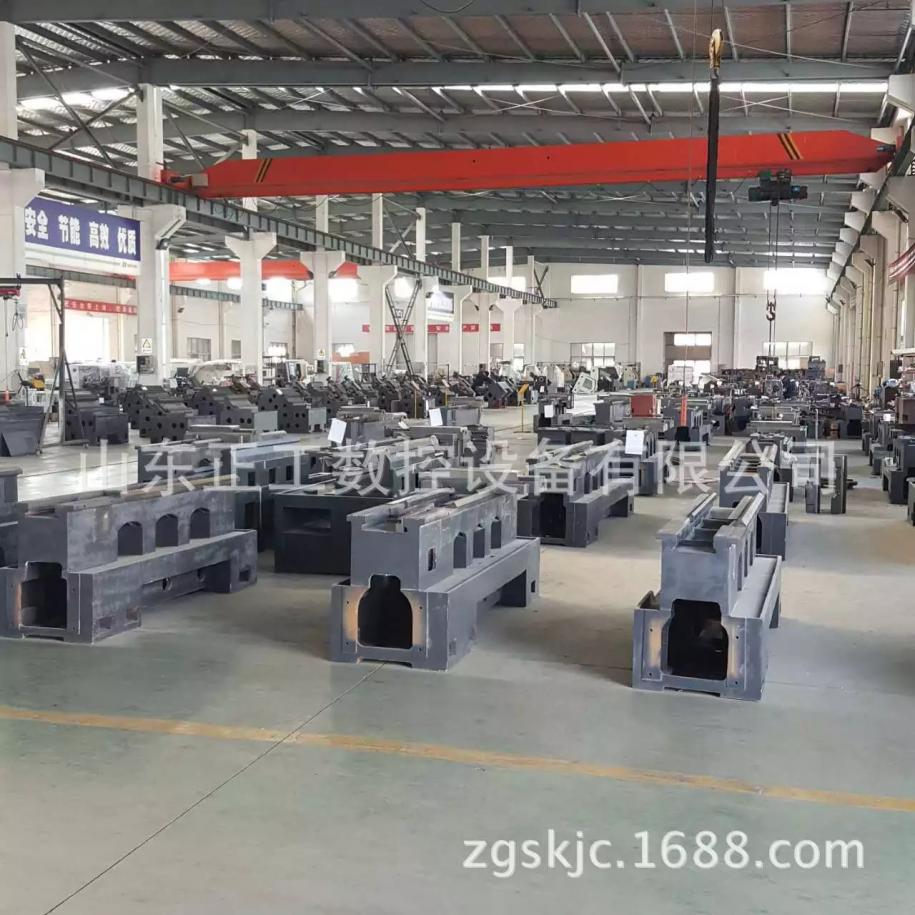

1.機床結構采用國際先進標準，完全支撐式優化設計，經嚴格時效處理的高強度樹脂砂鑄件，確保了機床高剛性，最少的變形和精度之穩固。機床X、Y、Z導軌形式，采用矩形淬火鑄鐵，配合臺灣產貼塑滑動副，具良好剛性和吸振性；

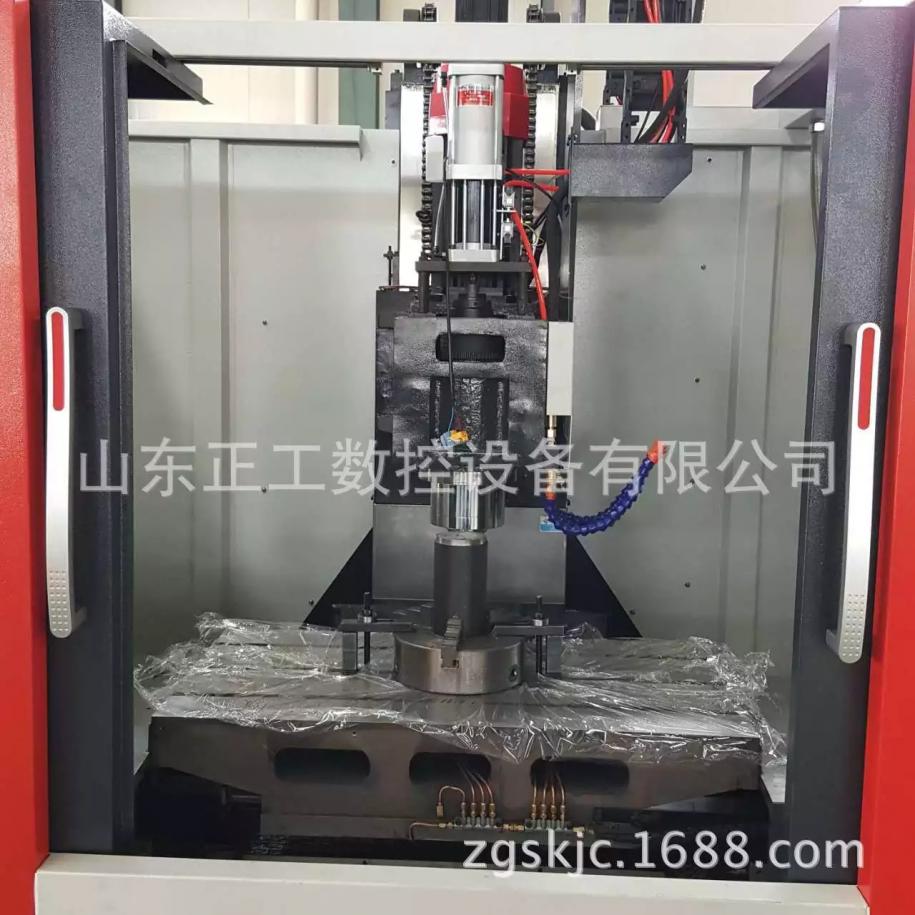

2.主軸單元選用臺灣BT40高速主軸，主軸電機采用5.5/7.5kw大功率全司服驅動，確保機床高轉速，大扭距加工需求；
3.標配臺灣新代6M高速、高效系統，開放式體系結構，全漢字操作界面；標準‘G’代碼編程，兼容性好，易學易用；同時支持小線段連續加工、斷點保存/恢復、反向間隙/單、雙向軸距補償?shù)裙δ�；巨量程序加工能力，存�?chǔ)高達2GB的代碼程序。主軸采用伺服電機，支持剛性攻牙。也可根據客戶需要配置進口系統和臺灣系統；
4.分離式手輪、氣動換刀，完全自主設計的全防護結構；
5.機床采用自動潤滑方式，保證各部件的運轉良好。

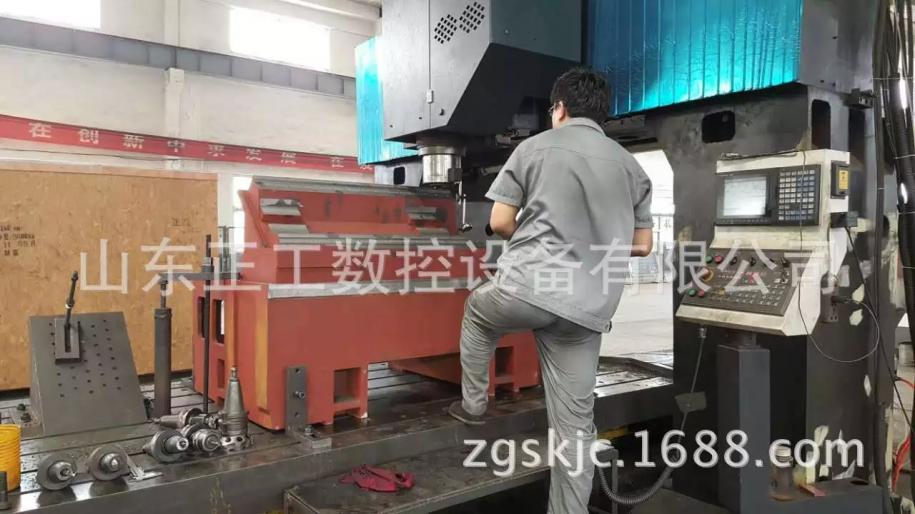

產品經英國RENISHAW激光干涉儀、球桿儀嚴格檢測，確保產品出廠質量。
VMC650L高速立式加工中心主要參數：
工作臺 | 長X寬 | 800*400 | mm |
T型槽尺寸 | 14*3 | mm | |
行程 | 左右（X） | 600 | mm |
前后（Y） | 400 | mm | |
主軸頭上下行程（Z） | 500 | mm | |
主軸前端到工作臺距離 | 100-600 | mm | |
軸心到立柱面距離 | 427 | mm | |
主軸 | 主軸孔錐度 | BT40 |
|
主軸轉速 | 60-10000 | r/min | |
進給 | 切削進給（X、Y、Z） | 0-8000 | mm |
快速移動（X、Y、Z） | 12000/12000/10000 | mm | |
電動機 | 主軸電機（功率） | 5.5/7.5 | kw |
三軸電機（X、Y、Z） | 7.7 | nm | |
精度 | 重復定位精度 | 0.008 | mm |
定位精度 | 0.016 | mm | |
其它 | 機床尺寸 | 2400*2000*2400 | mm |
機床凈重 | 4000 | kg | |
加工工件最大重量 | 400 | kg | |
機床用氣源－Mpa | 0.55 | mpa |
VMC650L小型加工中心重要部件配置表
名稱 | 品牌 | 型號 | 產地 | |
1 | 系統 | 新代 | 6M | 臺灣 |
2 | 主軸電機 | 超同步 | 5.5kw | 北京 |
3 | 主軸單元 | 丹銓/羅翌 | BT40 | 臺灣 |
4 | 絲桿 | 上銀 | C3級 | 臺灣 |
5 | 軸承 | NSK | P602025 | 日本 |
6 | 增壓缸 | 尚品 | SP-3.5T-13 | 臺灣 |
7 | 聯軸器 | 席特 | GS28F20/24 | 意大利 |
8 | 導軌防護 | 中部 | 不銹鋼風琴式 | 臺灣 |
9 | 潤滑系統 | 迅潤 | DRB-215A | 南京 |
10 | 刀庫 | 首輪 | 16把斗笠 | 臺 |
【售后服務及承諾】
(1)機床最終驗收合格之日起，乙方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修。
(2)在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。
(3)機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在24小時內答復，并盡快派人到現場給予處理，具體時間視零件準備時間長短。
(4)超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。
聯系人: 王經理
手機: 18063225898
電話: 0632-5592889
傳真: 0632-5592669
地址: 山東省滕州市經濟開發區西環 路機床工業園766號
